Мои инструменты для настройки язычков гармоники





Мой знакомый Mikel подарил мне это устройство, которым он пользуется для подстройки тона у язычков гармоники. Изготовить его самому очень просто из ластика, шкурки-нулевки и зажима для бумаг.

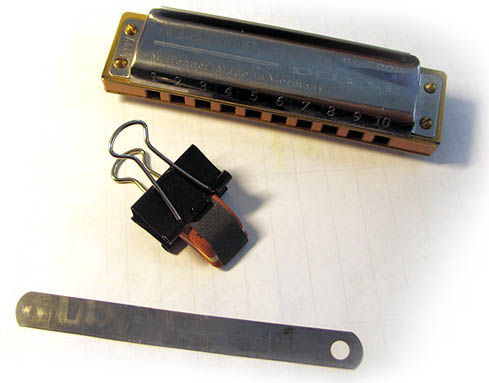

Чтобы было нагляднее по размеру, я сфотографировал его рядом с гармошкой.

Металлическая полоска используется, для того, чтобы подкладывать ее под язычок, который нужно подточить, чтобы он не продавливался в слот, когда на него производится давление, и чтобы шкурка не царапала плату, на которой держится язычок. Подойдет любая тонкая металлическая полосочка. Та, что на картинке это щуп для регулировки каких-то зазоров в двигателеле автомобиля. На ней указана толщина 0,1 мм. Я думаю, что вместо нее можно использовать лезвие типа "Нева" (не забыть затупить режущие кромки, чтобы не порезаться), или любую похожую полоску металла. Главное, чтобы она была потоньше. Металлическая линейка не подойдет, т.к. она очень толстая и будет сильно отгибать голос из-за чего он может деформироваться и погнуться. В крайнем случае, если ничего металлического не нашлось, можно воспользоваться листом бумаги или пластиком от офисных папок.

  • Чтобы повысить тон язычка, нужно уменьшить вес на его кончике. Тогда частота колебаний язычка увеличится, и тон повысится.
    Акуратно, всего в 2-3 движения стачиваем с кончика язычка немного металла. Обязательно проверять по тюнеру, какой тон получился, и если нужно, повторить еще раз 2-3 движения и т.д. до получения нужного тона. Главное не переточить лишнего и лишний раз проверить результат по тюнеру.
    Так же, важно не заточить кончик языка или сделать его короче, а нужно равномерно уменьшить его толщину на 1/4-1/5 его длины со стороны кончика.

  • Чтобы понизить тон язычка, нужно чуть-чуть уменьшить его упругость. Уменьшая упругость, уменьшается и частота колебаний, следовательно, тон понижается.
    Аналогично, как было описано выше, стачиваем металл с язычка, но уже с той стороны, где он крепится заклепкой к плате.
    Тут важно, не сделать пропил в язычке, не узкую и глубокую ямку, иначе он очень быстро сломается по месту тонкого такого пропила, а сточить не глубокую полоску металла длинной в пару милиметров с поверхности язычка и на всю ширину язычка.

    Есть еще один способ понизить тон язычка - напаять на его кончик маленькую капельку припоя. Настолько маленькую, на сколько у вас получится. Вес язычка увеличится, и тон, довольно сильно понизится (на тон-полтора). Потом стачиваем лишний припой с кончика до получения нужного тона.

    На мой взгляд, последний способ предпочтительнее, т.к. в этом случае материал язычка у его корня не подвергается подтачиваниям, а следовательно срок его жизни не уменьшается.
    Впрочем, на фабриках гармошек все настройки голосов производятся именно подтачиванием язычков либо у корня, либо у кончика.

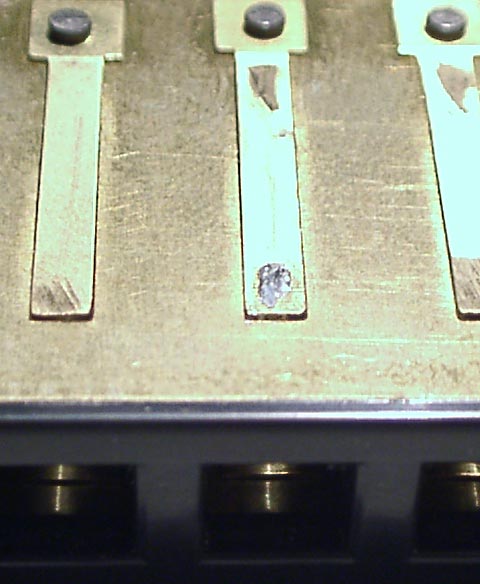

    На фотографии справа, на левом язычке на кончике хорошо видны следы заводской настройки для повышения тона, а на среднем и правом язычках видны проточки около заклепок для понижения тона.

    Кроме этого, уже в домашних условиях после покупки гармоники на средний голос наплавлен припой, для понижения тона язычка, с целью изменения настройки гармоники. На картинке изображен язычек на 3-м отверстии на вдох, пониженный на пол-тона от заводской настройки.

    (клик для увеличения)

    Более подробные советы по настроке гармоник, смотрите на сайте Harmonica.ru

        (с) Mickel
